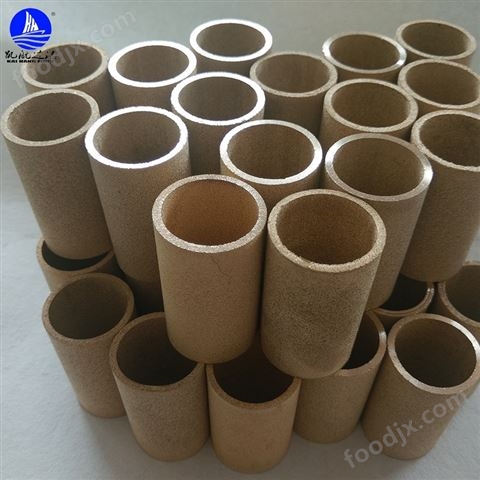

一、原料準備

金屬粉末燒結濾芯的主要原料是金屬粉末，通常采用不銹鋼、鋁合金、銅等金屬材料。這些金屬經過粉末制備工藝，制成所需粒度的粉末。粉末的粒度和形狀對濾芯的性能有很大影響，因此粉末制備是濾芯生產的關鍵步驟。

二、配料

將粉末與其他粘結劑、助燒劑等按照一定比例混合，形成均勻的物料。粘結劑主要用于將粉末顆粒粘結在一起，形成穩(wěn)定的結構;助燒劑則有助于提高燒結溫度，促進晶體生長。

三、成型

將配好的物料放入模具中，通過壓力或真空吸附的方式，使物料成型為所需的濾芯形狀。濾芯的形狀和尺寸會影響其過濾性能，因此成型工藝需要嚴格控制。常見的形狀有圓柱形、方形、圓錐形等。

四、燒結

將成型后的濾芯放入燒結爐中，加熱到一定溫度(通常在800-1200攝氏度)，并保持一段時間(通常為30-60分鐘)。在燒結過程中，粉末顆粒在高溫下熔融，形成致密的金屬基體。燒結溫度和時間對濾芯的力學性能和耐腐蝕性能有很大影響，需要根據具體材料進行調整。

五、特殊工藝

高壓壓制： 一些濾芯在成型后需要進行高壓壓制，以增加濾芯的強度和密度。例如，將混合物填入定型模具中高壓壓制成中空圓柱形生胚，壓制壓強為800-1000MPa。

離心甩出： 在一些特殊的濾芯制造過程中，需要通過離心將成縫金屬液甩出，形成微小縫隙。例如，將生胚于200-250℃下保溫0.5-1小時，然后通過離心將成縫金屬液甩出生胚，離心速度為1000-1500r/min。

沖洗： 將燒結后的濾板放入稀酸中浸泡20-30分鐘，然后通過去離子水進行沖洗5-10分鐘。稀酸溶液是質量濃度為3%-10%的硝酸溶液，并加入硝酸溶液質量的0.1%-1%的緩蝕劑。

金屬粉末燒結濾芯的制造過程包括原料準備、配料、成型、燒結以及特殊工藝處理。這些步驟確保了濾芯的高性能和耐久性，使其在石油化工、水處理、空氣凈化等多個領域得到廣泛應用。通過精確控制每個步驟，可以生產出具有高精度、高通量和優(yōu)良反沖洗效果的濾芯，延長其使用壽命。
