詳細介紹

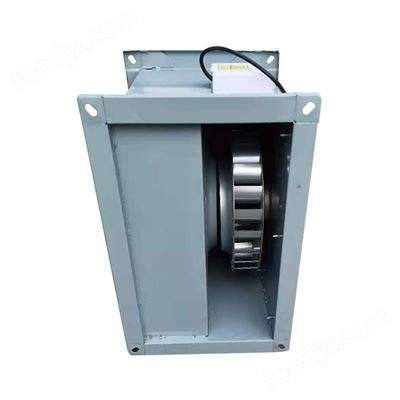

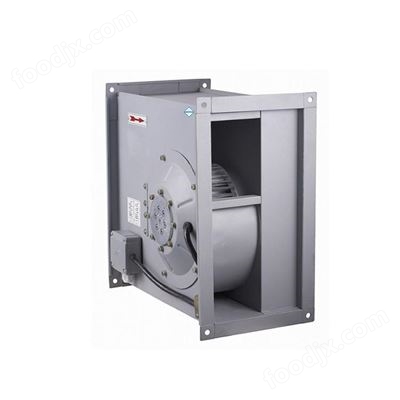

防爆矩形管道風機-離心通風機
一、核心結構與設計
葉輪與傳動
葉輪類型:分為前向多翼式和后向板式兩種。前向多翼式葉輪(如GDF-II型)風量大、流量集中,適合需要快速換氣的場所;后向板式葉輪(如GDF-I型)壓力高、效率穩定,適用于長距離送風或管道阻力較大的系統。
傳動方式:采用電機直聯傳動,減少傳動損耗,提升效率。電機外殼全封閉設計,防護等級達IP55,適應潮濕環境。
機殼與進出風口
材質:機殼采用鍍鋅鋼板或不銹鋼板,經機械化模具加工后點焊成型,結構牢固且耐腐蝕。
進出風口:方形設計,可直接與風管同軸連接,無需額外轉換接頭,降低安裝成本。部分型號(如RDF系列)采用TOX免焊鉚接工藝,減少焊接變形,提升密封性。
電機與軸承
電機類型:外轉子電機,運行平穩、噪聲低,絕緣等級F級,溫升低,壽命長。
軸承:選用NSK、SKF等品牌軸承,支持長時間連續運行,維護周期長。
二、性能參數與優勢
風量與風壓
風量范圍:200-12600m3/h,覆蓋小型辦公室到大型廠房的需求。
風壓范圍:100-700Pa,適應不同管道長度和阻力,確保送風距離。
效率:采用流體力學優化設計,葉輪與機殼間隙小,減少漏風,效率比傳統風機高10%-15%。
噪聲控制
噪聲水平:聲壓級低至46dB(A)(距風機3米處),相當于圖書館環境噪聲,滿足醫院、學校等對噪聲敏感場所的要求。
降噪技術:葉輪動平衡校驗、電機減震設計、進出風口消聲處理,多環節降低噪聲。
節能性
功率范圍:0.12-3kW,支持單相220V和三相380V電源,適應不同用電環境。
能效比:部分型號達國家二級能效標準,長期運行可節省電費20%以上。
防爆矩形管道風機-離心通風機
三、應用場景與選型建議
民用建筑
場景:賓館、醫院、圖書館、商場等需要低噪聲通風的場所。
選型:優先選擇前向多翼式葉輪(如GDF-II型),風量大、噪聲低,滿足人員密集區域的通風需求。
工業廠房
場景:電子、醫藥、食品加工等行業,需排除有害氣體或維持潔凈環境。
選型:選擇后向板式葉輪(如GDF-I型),壓力高、耐腐蝕,適應長管道送風和過濾設備阻力。
特殊環境
高溫/潮濕:選用不銹鋼機殼和防潮電機,適應溫度-20℃至80℃、濕度90%以上的環境。
防爆要求:可選購防爆電機和防靜電涂層,滿足化工、油漆車間等易燃易爆場所的安全標準。
四、安裝與維護要點
安裝方式
吊裝:使用專用吊架,間距≤3m(長邊≥400mm時≤2m),確保風管水平度偏差≤3mm/m。
落地安裝:需加裝減震墊,避免振動傳遞至建筑結構。
垂直安裝:間距≤4m,單管至少2個固定點,防止風管擺動。
維護周期
清潔:每3-6個月清潔葉輪和機殼內部,防止灰塵堆積影響效率。
潤滑:軸承每12個月加注潤滑脂,延長使用壽命。
檢查:定期檢查電機電流、振動和噪聲,異常時及時維修。
